Situationsplan för avlopp

När du ansöker om avloppsanläggning behöver du bifoga en situationsplan. Den visar var anläggningen ska placeras i förhållande till omgivningen och används för att bedöma risker, till exempel påverkan på dricksvattenbrunnar.

Vad ska situationsplanen visa?

Situationsplanen ska tydligt visa:

• Placering av alla delar i anläggningen (även ledningar)
• Eventuellt grundvattenrör för kontroll när avloppet är i drift
• Avstånd till:
  • byggnader och tomtgränser
  • dricksvattenbrunnar och energibrunnar
  • ytvatten (sjö, dike, bäck)
  • badplatser
  • andra avloppsanläggningar
• Marklutning
• Ledningsdragningar och eventuell bräddpunkt
• Utsläppspunkt för behandlat avloppsvatten och transportvägar till recipient
• Plats för grundvattenmätning och jordprov
• Tillfartsväg och vändplats för slamtömning

Skala

Situationsplanen bör ha skala 1:400–1:1000. Vid behov kan en kompletterande karta i annan skala krävas.

Markera dricksvattenbrunnar

Om det finns dricksvattenbrunnar inom 200 meter från anläggningen och utsläppspunkten ska de markeras på en karta.

Exempel

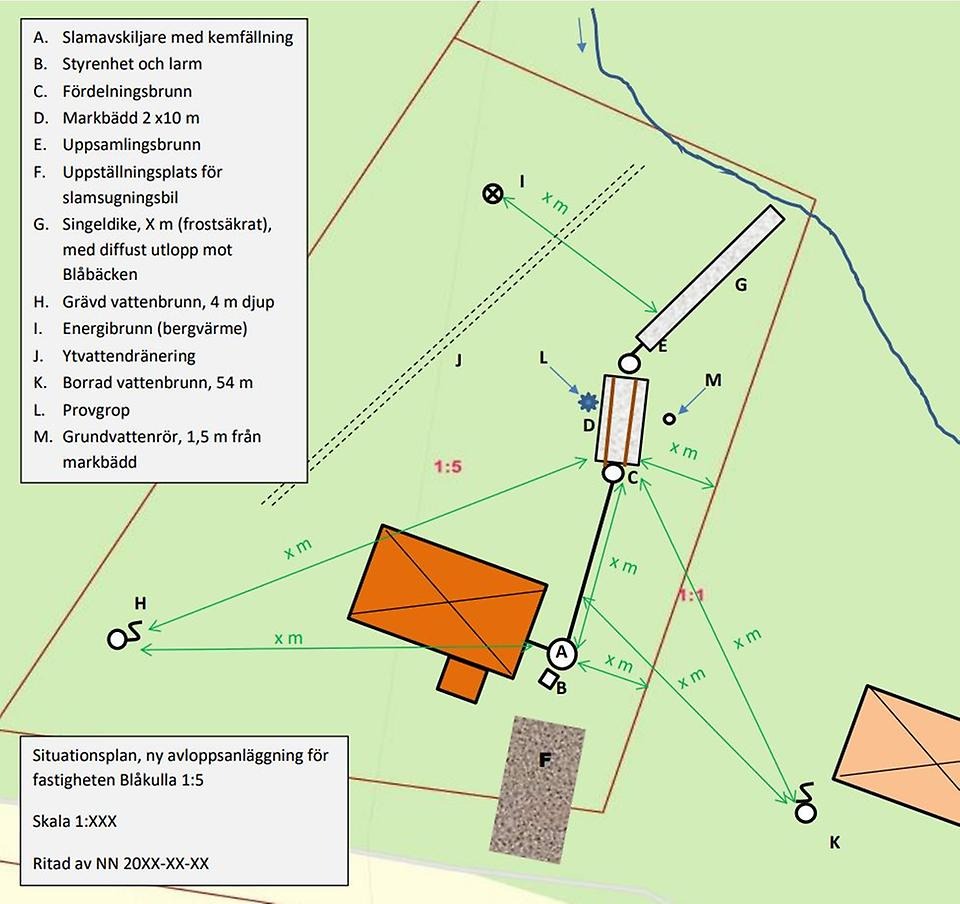

Exemplet nedan visar en markbädd med utsläpp till en bäck via singeldike. Andra anläggningstyper kan kräva fler uppgifter.
